岐阜市
ヴェルファイア
リアゲート
テールランプ基盤 交換

 よくキレます!

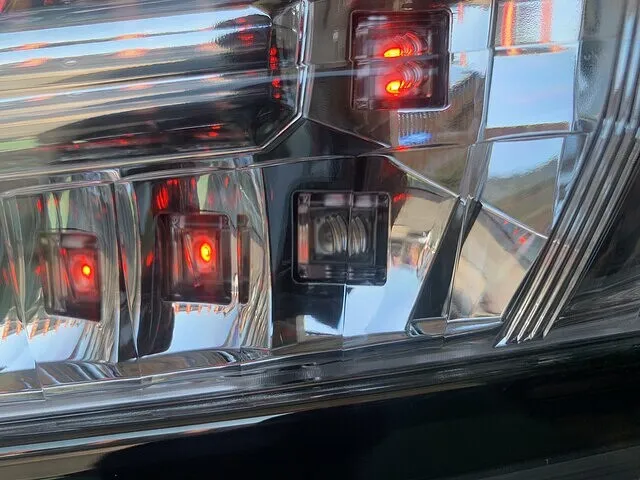

ヴェルファイアのリアゲート側右テールランプのLEDが1つ切れています!
このLEDがよくキレるんです!こんなにLEDついているのに1つでもキレていると車検に通らないんですよね!
救いなのはLEDの基盤だけ交換することが出来ることです!以前はテールレンズごと交換しないといけなかったようでこんなちっちゃいの1つ切れているだけで交換なんて金額のことを考えると恐ろしいです('Д')
交換していきます!

 まず内張りを道具が使える程度はがします!

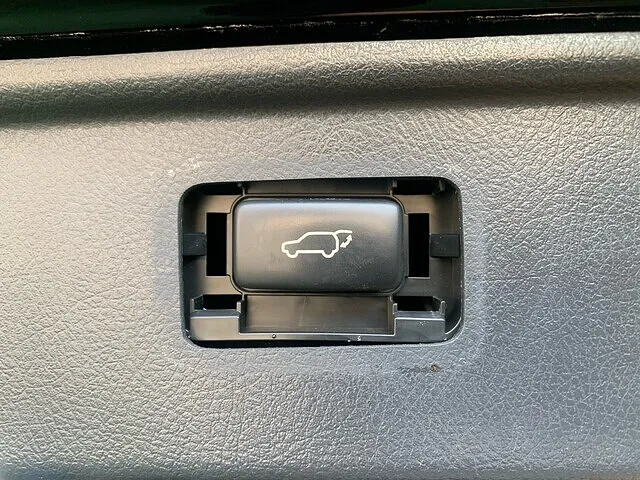

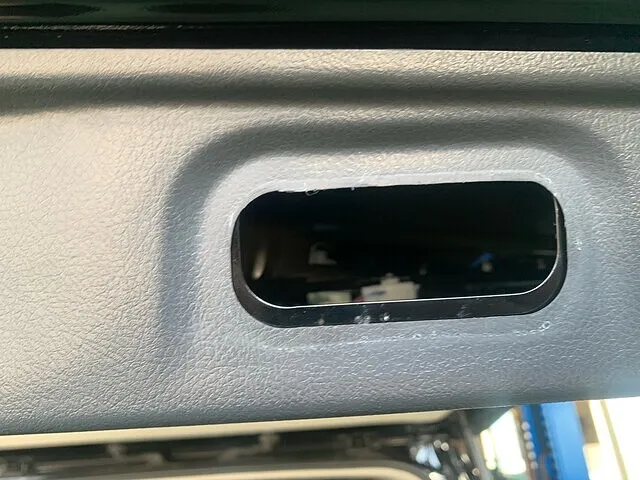

パワーゲートスイッチ周りのカバー・取っ手を取り外し、2本のピンを外していきます!

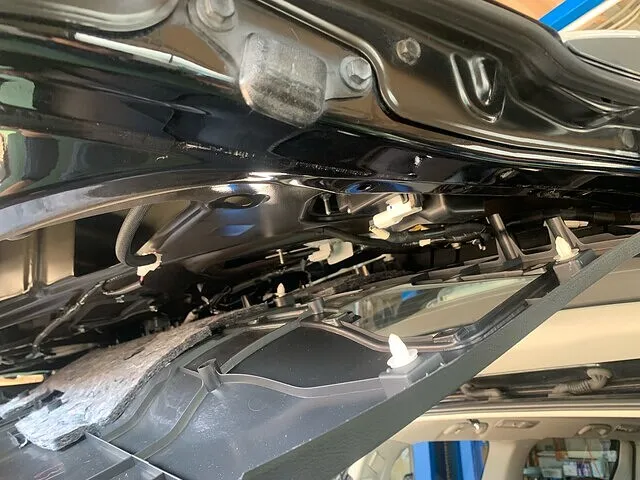

あとは内張りを引っ張るとピンが外れてくるので写真3枚目くらい空いていれば道具が使るくらいスペースの確保ができます!

 テールレンズは3本のナットで止まっています!

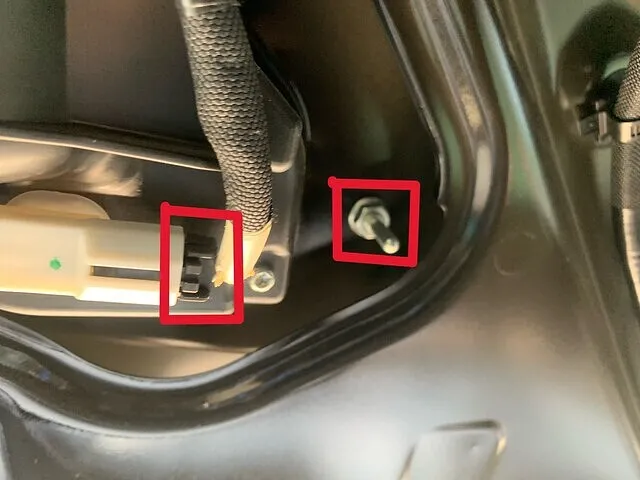

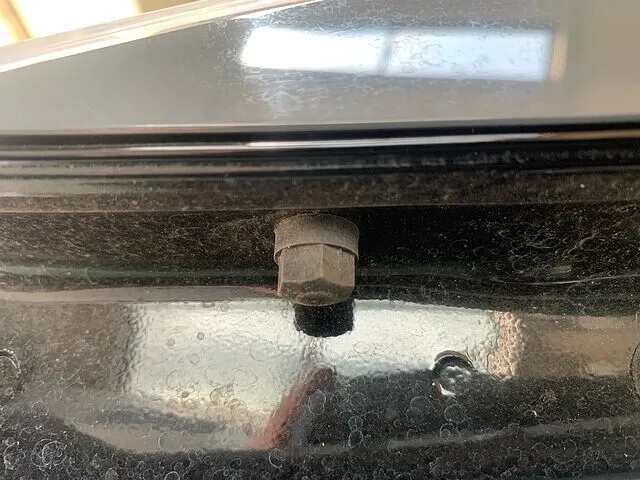

写真1枚目のナットは内張をはがせばすぐに見えます,カップラーもついでに外しておきます!

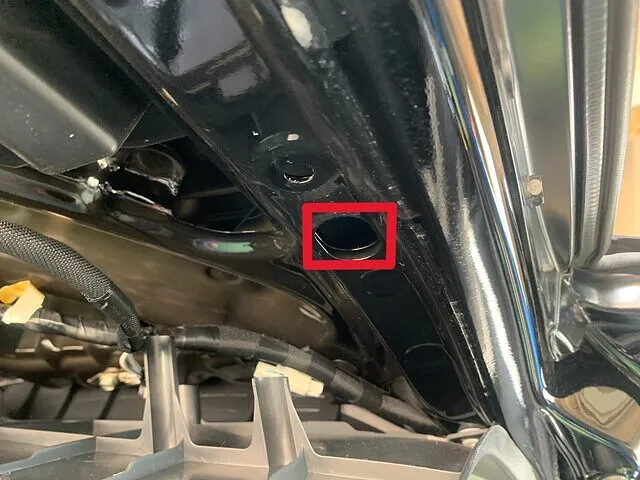

写真2枚目の穴に2本目のナットが隠れています!

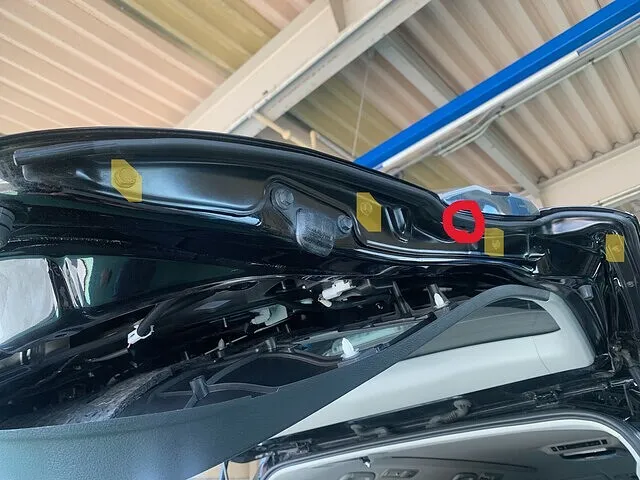

3本目のナットは写真3枚目の赤マルの位置にあるのですがカバー?の下に隠れているので黄色マーカーのネジを4本外してあげると写真4枚目のようにナットが見えます!

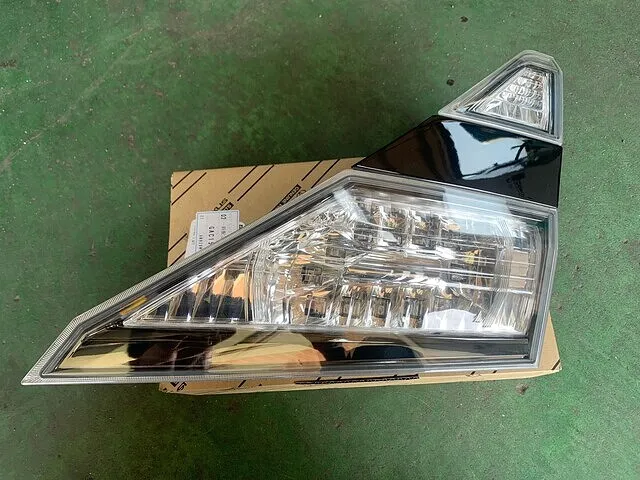

 外れました!

あとはピンでとまっているのでピンを折らないようにテールレンズを引っ張って外します!

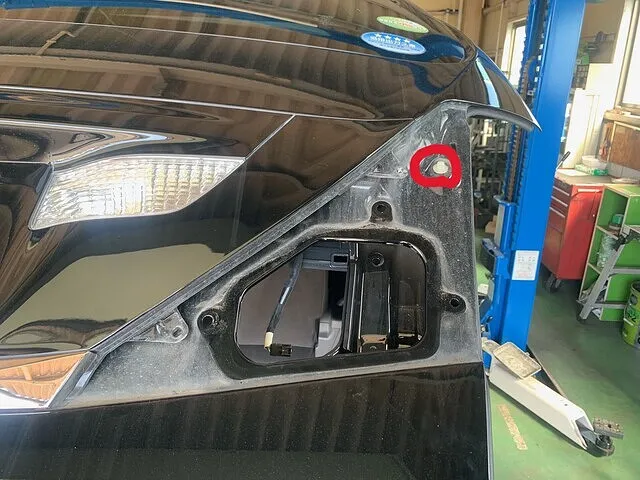

1枚目の写真で赤マルにピンが残っているので忘れないように外してテールレンズにつけておきます!

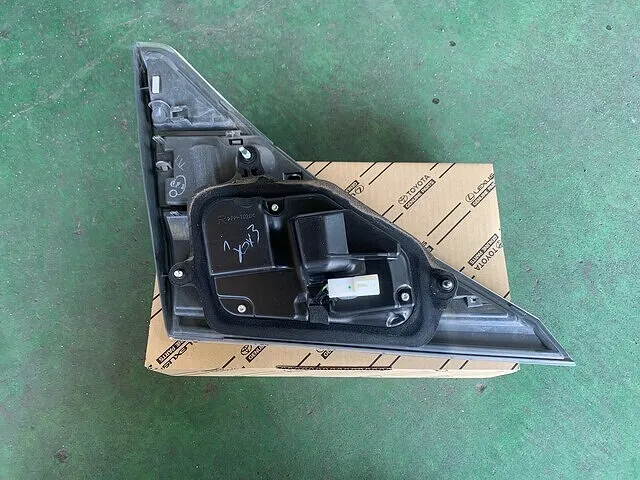

 ネジを外していきます!

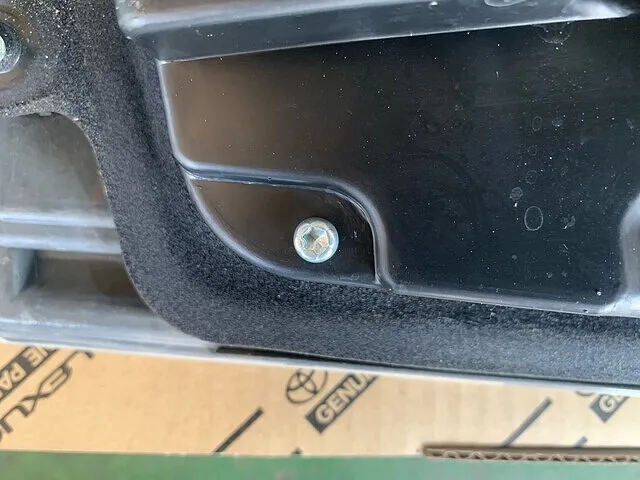

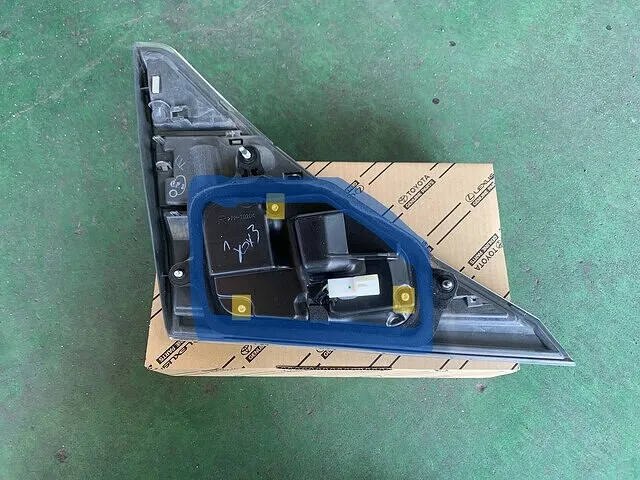

黄色マークのネジですがこちら頭がトルクスレンチでしか開けれません!
ネジでいいのにと思いながら外していきます!

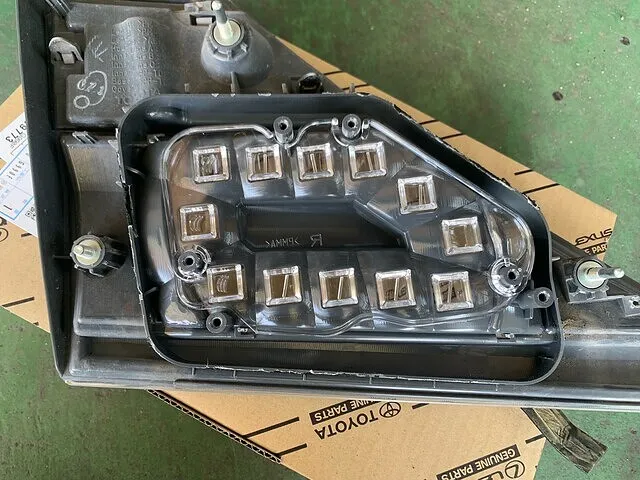

 開けると基盤が見えます!

黒色のカバーを取り外すと基盤が出てきます!

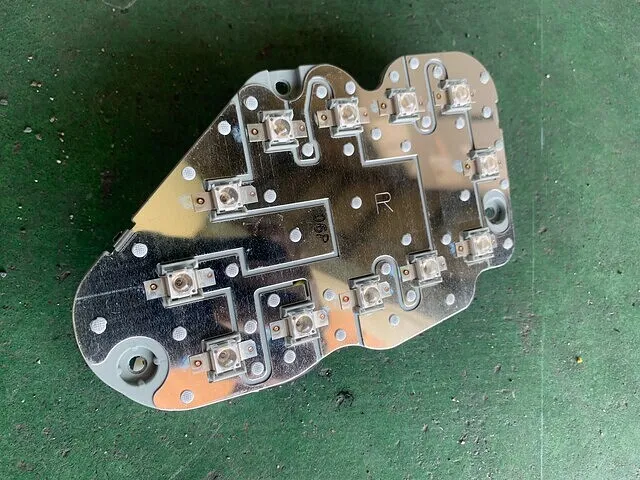

この基盤は3本のネジ(赤マーク)で止まっているのでそのネジを外すと基盤が交換できます!

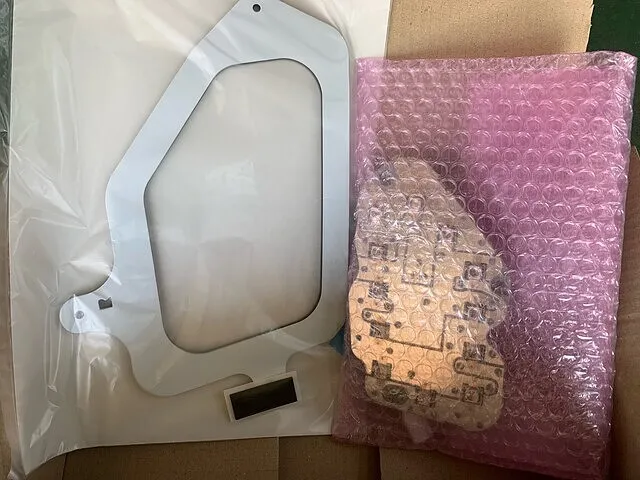

新品の基盤には防水用のスポンジ?も2つ入っているので組み付けのときに配線と黒色のカバー周りにしっかり貼り付けます!
あとは外した手順で元に戻していきます!

 最後は確認して作業終了しました!

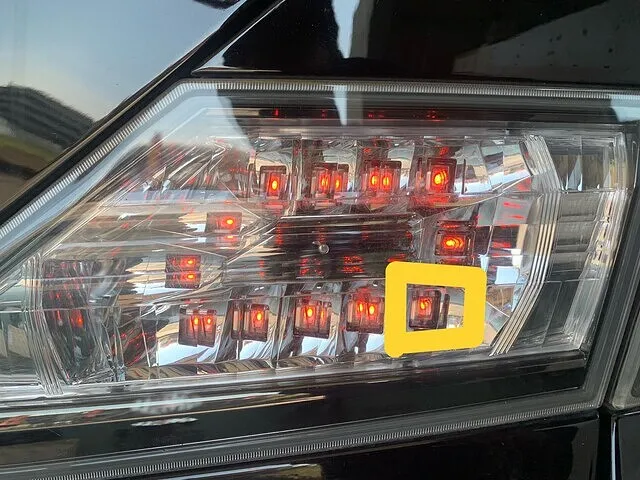

しっかり点灯の確認をして作業終了します!
